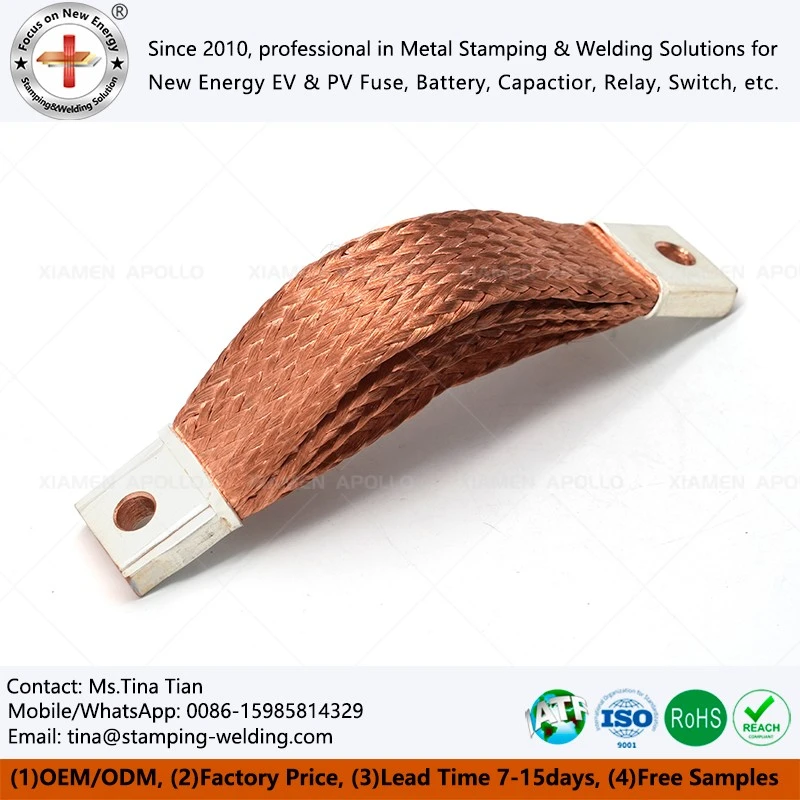

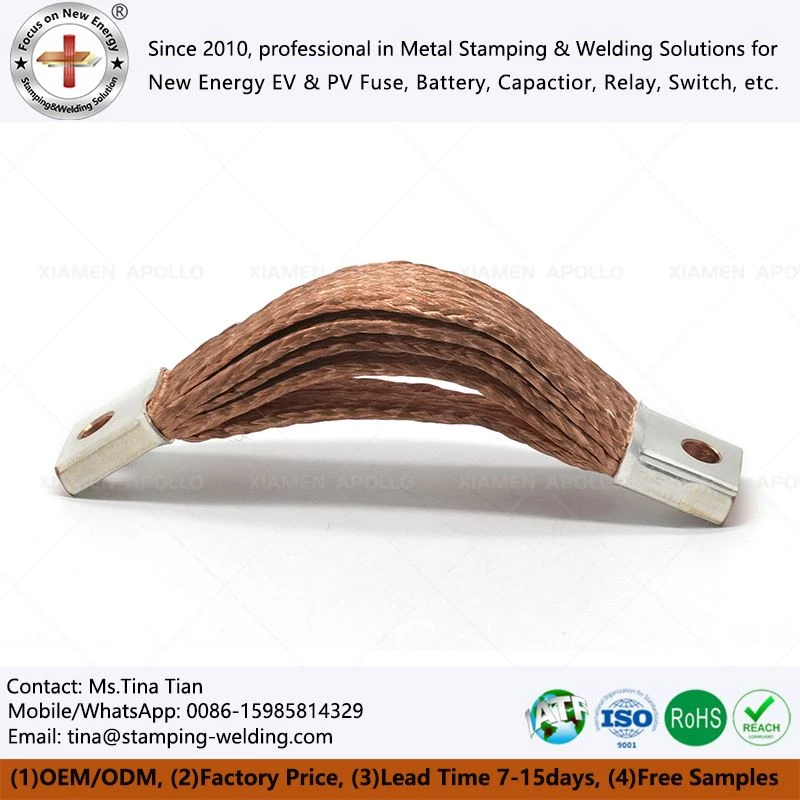

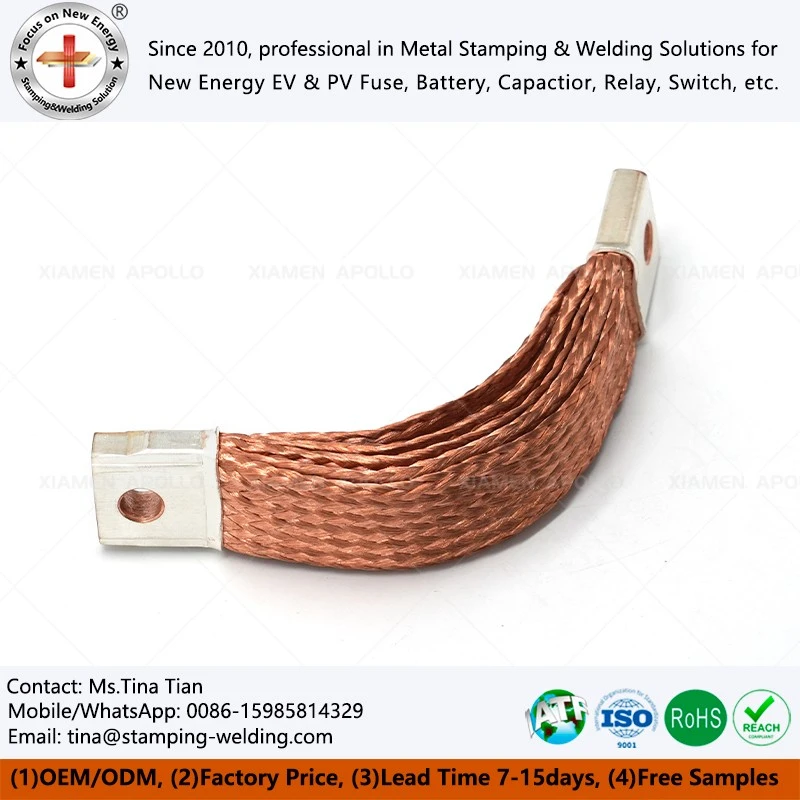

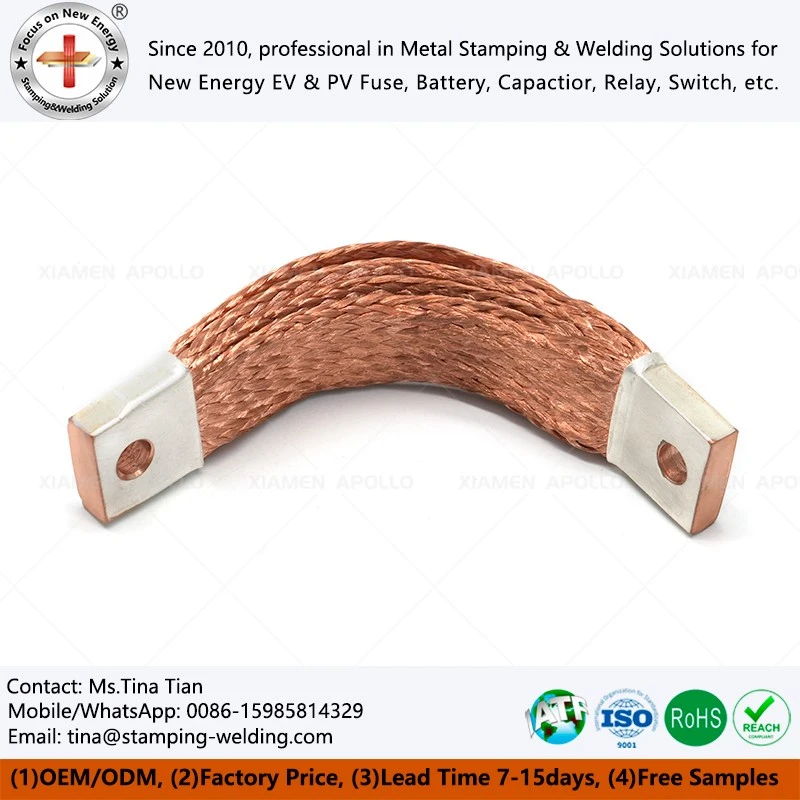

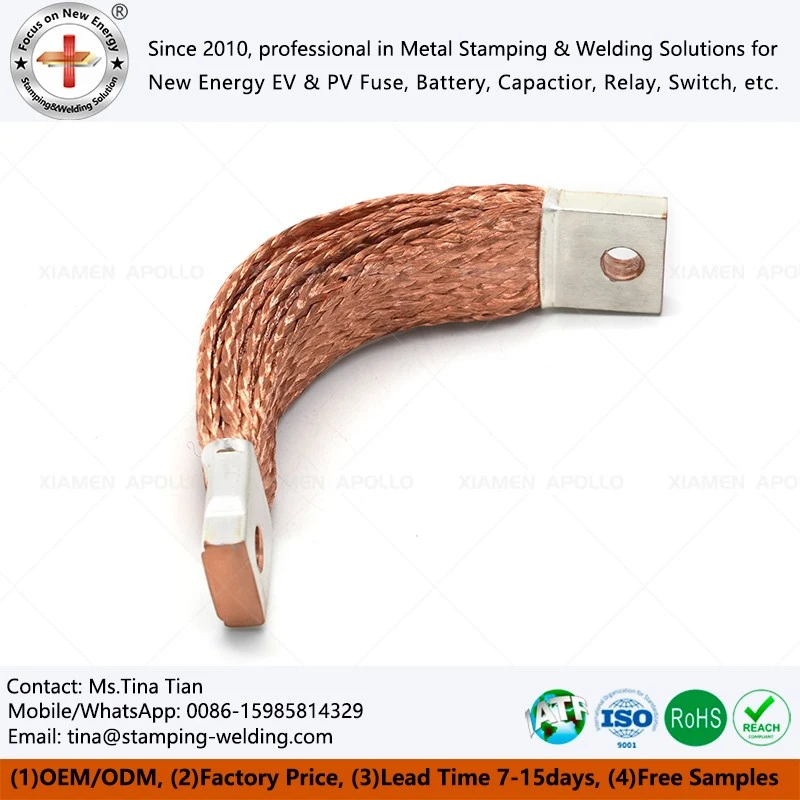

Connectors flexibles de filferro trenat de coure amb extrems soldats
Els connectors flexibles de filferro trenat de coure amb extrems soldats estan dissenyats per a connexions elèctriques flexibles d'alta-actualitat amb baixa resistència, resistència a les vibracions i conductivitat estable. El producte inclou un trenat de coure multi-, extrems de terminals soldats, una selecció de material optimitzada i processos de fabricació de precisió per a EV, ESS, distribució d'energia i aplicacions elèctriques industrials.
- Lliurament ràpid
- Garantia de qualitat
- Atenció al client 24/7
Introducció al producte
En entorns de distribució de potència de vibració elevada-, l'expansió tèrmica i la fatiga mecànica sovint fan que les connexions de barres rígides s'esquerdin o s'afluixin a les cares de contacte. Aquests connectors flexibles de filferro trenat de coure amb extrems soldats utilitzen filferro de coure vermell C11000 OFE multi-(diàmetres de fil de 0,05 mm a 0,15 mm) en perfils plans o rodons per absorbir el moviment estructural dinàmic. Els terminals s'unifiquen en blocs de contacte sòlids mitjançant un engarxat en fred d'alt -tonatge o soldadura per premsa de resistència-, eliminant el metall d'aportació i la resistència de contacte addicional. Xiamen Apollo Stamping Welding Technology Co., Ltd gestiona el processament complet--extrem-des del trenat de precisió i la conformació-a la premsa-a l'electro-estanyat, platejat i funda personalitzada de PVC, PET o silicona. El nostre equip d'enginyers ofereix revisions completes de DFM per alinear l'àrea de-secció transversal amb les especificacions d'amperatge continu dels paquets de bateries de vehicles elèctrics, transformadors i sistemes de connexió a terra de telecomunicacions.
Especificacions tècniques i normes de materials
| Categoria de paràmetres | Atribut tècnic / especificació | Material base / Interval de valors | Norma d'enginyeria | Mètode de prova i qualitat |
| Matèria primera i puresa | Grau del cable de base del conductor | C11000 / E-Cu High-Core vermell de puresa (Cu superior o igual al 99,95%) | GB/T 5231 / ASTM B152 | Anàlisi química Spark OES |
| Secció transversal del conductor | Calibres de filferro estàndard | 15 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm², 120 mm²+ | DIN 46433 / ISO 2768-m | Microscopi òptic i mesura de pinces |
| Construcció de fils | Diàmetre i densitat del fil únic | fils de 0,12 mm; 80% - 95% densitat de trenat | GB/T 5231 / ASTM B172 | Comptador automatitzat de cables i control de densitat òptica |
| Resistència DC | Resistència elèctrica a 20 graus | Menor o igual a 0,07 Ω/m (referència de perfil de 25 mm²) | IEC 60028 | Comprovació de la resistència del micro-ohmímetre |
| Capacitat de càrrega actual | Amperatge de funcionament continu | 200 A - 250 A (perfil de 50 mm² a 70 graus de temperatura de treball) | DIN 43671 / IEC 60512-5 | Prova d'augment continu de la temperatura |
Procés de fabricació i gestió tèrmica
Trenat de filferro -multi-fil
Les màquines de trenat d'alta{0}}velocitat teixeixen fils de coure C11000 enllaunats o nus de 0,05 mm a 0,15 mm en teixits uniformes i de baixa densitat-que maximitzen el radi de flexió i la vida útil per a connectors de filferro trenat de coure flexible amb extrems soldats.
Formació de terminals de-premsa en fred
Les premses mecàniques d'alt -tonatge compacten els extrems soldats en geometries rectangulars exactes, estampant perfils de forats de cargol precisos segons impressions 2D del client per al cable de filferro de corretja de terra trenat de coure.
Línia electro-de placa
El revestiment d'electro-estany o plata en línia crea una barrera uniforme-resistent a la corrosió sobre les cares dels terminals exposades, evitant l'oxidació del coure durant els cicles tèrmics d'alta-temperatura per a les barres trenades planes de bateria flexible del connector d'alimentació.
Geometria de dissipació tèrmica
La-secció transversal-de trena plana i porosa augmenta la relació de superfície-àrea-a-volum en comparació amb el material de barra sòlida, permetent que l'aire forçat refredi el connector durant les sobreintensitats contínues.
Preguntes freqüents
P: Per què triar extrems soldats en lloc de terminals de crimpat estàndard?Connectors flexibles de filferro trenat de coure amb extrems soldats?
R: Els extrems soldats creen una connexió estable de coure-a-terminal amb resistència elèctrica controlada. Redueixen els riscos d'afluixament dels fils durant els cicles de vibració i són adequats per a bateries de vehicles elèctrics, sistemes ESS i conjunts elèctrics d'alta corrent-.
P: Quins documents de qualitat es poden proporcionar per a projectes de subministrament d'automoció?
R: La fàbrica admet sistemes de producció de cables elèctrics flexibles de barres de coure trenades ISO9001 i IATF16949, amb informes d'inspecció dimensional, registres de proves elèctriques, certificats de materials i documentació PPAP disponible segons els requisits del projecte.
P: Es poden personalitzar els connectors trenats de coure flexibles per a diferents classificacions actuals?
A: Sí. La secció transversal del conductor-, les capes de trenes, les dimensions dels terminals, el mètode de soldadura i el tractament de revestiment es poden personalitzar en funció de la càrrega actual, l'espai d'instal·lació i els requisits tèrmics que proporcionen els dibuixos del client.
Contacta amb nosaltres
Envieu-nos els vostres dibuixos CAD 2D/3D (STEP, DWG, PDF) o els requisits de capacitat actuals per a una avaluació immediata de DFM, un pla d'eines de terminal i un pressupost directe de fàbrica-en un termini de 24 hores.
