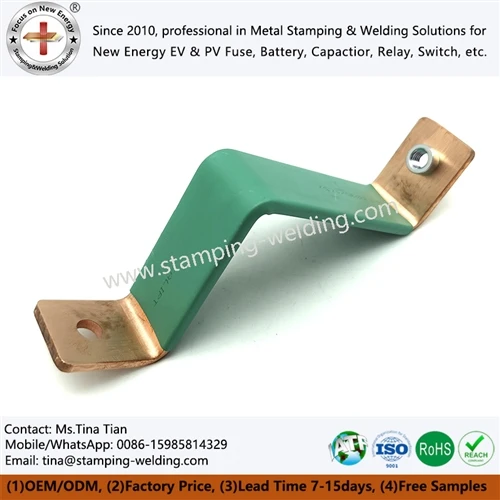

Connectors d'expansió de coure flexibles d'alta corrent-per a electrolitzadors i fosa pesada

Una barra d'electrolitzador de 5000A+ no es pot tractar com un conductor de coure rígid quan el cicle tèrmic repetit canvia la distància entre terminals fixos. Una junta d'expansió de coure flexible construïda amb làmines fines de coure absorbeix el moviment axial mentre manté un camí de corrent de baixa -resistència; La soldadura per difusió molecular pot unir làmines de coure de 0,1 mm sense flux de soldadura o soldadura. Per als electrolitzadors d'alta corrent-i equips de fosa pesada, l'objectiu de disseny no és només la flexibilitat, sinó la resistència controlada, la densitat de corrent, l'augment de temperatura, el recorregut mecànic i la integritat de les articulacions.





























































La pèrdua elèctrica d'una connexió-de corrent alta és la següent:

P = I²R

A 5000 A, fins i tot una resistència de 20 μΩ produeix aproximadament 500 W de calor a la connexió. Això fa que la caiguda de tensió del nivell de milivolt-i el nivell de resistència de micro{-ohm- siguin variables de disseny rellevants en lloc d'elements secundaris d'inspecció.



Rutes actuals de 5000 A+ i conductivitat de coure 100% IACS

Per als sistemes d'electrolitzadors de corrent continu -alta, el coure es tria generalment perquè el coure elèctric d'alta-puresa proporciona una conductivitat molt alta i admet camins de corrent compactes.



Paràmetre	Consideració típica d'enginyeria
Valoració actual	5000 A+ continu o específic de l'aplicació-
Material de coure	C1100 / coure d'alta-conductivitat
Conductivitat	Fins a un 100% IACS aproximadament per a material C1100 adequat
Gruix de la làmina	0,1 mm per capa de làmina
Estructura conjunta	Múltiples làmines de coure paral·leles
Funció principal	Compensació de la dilatació tèrmica i transferència de corrent
Pèrdua elèctrica	Determinat per la resistència, l'àrea de contacte i la distribució de corrent
Inspecció	Comprovacions dimensionals, de resistència elèctrica i d'integritat de soldadura



Una estructura de làmina multi-capes distribueix la tensió mecànica a través de nombroses capes fines de coure. En lloc de forçar una barra de coure rígida per absorbir el desplaçament tèrmic, les làmines individuals es flexionen de manera independent.



Això és especialment rellevant per a les piles d'electrolitzadors, les connexions de rectificadors, els sistemes de bus de corrent continu i els equips de forn d'alta-intensitat on la temperatura del conductor pot canviar significativament entre l'inici, el funcionament constant i l'aturada.



Làmines de coure de 0,1 mm i soldadura per difusió molecular sense flux

Una derivació de coure soldada per difusió utilitza làmines de coure apilades que s'uneixen mitjançant una pressió controlada i energia tèrmica. L'objectiu és crear un enllaç metal·lúrgic a través de la interfície de la làmina en lloc de dependre d'una soldadura o aliatge de soldadura per separat.



Per a la làmina de coure de 0,1 mm, el control del procés esdevé important perquè la làmina és prou prima perquè les condicions de la superfície, la planitud, la distribució de la pressió i l'oxidació influeixin en la interfície unida.



Un procés de soldadura-per difusió controlada normalment té en compte:

Puresa del coure i conductivitat elèctrica
Gruix de la làmina i recompte de capes
Neteja de la superfície abans d'unir-se
Pressió de contacte a tota l'àrea d'unió
Temperatura de soldadura i temps de permanència
Deformació local de la pila de làmines
Formació d'òxid durant l'escalfament
Continuïtat-zona vinculada
Resistència elèctrica després de la soldadura
Resistència mecànica i comportament a la fatiga



La connexió resultant no conté cap capa de soldadura convencional que pugui introduir una interfície elèctrica o tèrmica addicional.



Per a aplicacions d'alta-actualitat, l'objectiu és una connexió metal·lúrgica àmplia amb una transferència de corrent consistent a través de l'àrea de superposició dissenyada.

















































































Control de processos basat en IEC 60269 i IATF 16949-per a juntes d'alta corrent



La ruta de producció ha de separar el control del material, la conformació, la unió i la inspecció final. Per als compradors industrials, les proves de qualitat rellevants haurien d'estar vinculades als requisits reals d'aplicació i dibuix en lloc d'un certificat de material genèric.



Els controls típics inclouen:

Verificació del material - grau, gruix i conductivitat de coure.
Preparació de làmines - precisió dimensional, estat de la superfície i neteja.
Control d'apilament - recompte de làmines, orientació i superposició dissenyada.
Soldadura per difusió - control de pressió, temperatura i cicle.
Formant - longitud d'expansió final, amplada, posició del forat i geometria terminal.
Inspecció elèctrica - mesura de resistència o caiguda de tensió-.
Inspecció mecànica - integritat de la soldadura i verificació dimensional.
Inspecció final de control de qualitat - CMM, inspecció visual i documentació PPAP-específica del client.



Per als sistemes de qualitat derivats de l'automoció-, la disciplina de procés IATF 16949 i la documentació de nivell 3 de PPAP es poden aplicar quan ho especifiqui el client. Per als projectes d'electrolitzadors industrials, el pla d'inspecció hauria d'estar alineat amb el dibuix aprovat, les especificacions tècniques i les normes elèctriques aplicables.



Sol·liciteu una avaluació i un pressupost gratuïts de DFM





Una barra de coure rígida té un coeficient d'expansió tèrmica definit. Quan els seus dos punts de muntatge estan restringits mecànicament, el canvi de temperatura crea desplaçament i estrès en lloc de moviment lliure.



Per a un conductor de longitud L, la dilatació tèrmica aproximada és:

ΔL = × L × ΔT

on:



ΔL=desplaçament tèrmic
= coeficient d'expansió tèrmica
L=longitud del conductor original
ΔT=canvi de temperatura



Per al coure, el coeficient és d'aproximadament 16–17 × 10⁻⁶/K depenent del material i del rang de temperatura.

Per exemple, un conductor de coure de 500 mm sotmès a un augment de temperatura de 100 K pot experimentar aproximadament:

ΔL ≈ 0,82 mm

Una connexió rígida ha d'acomodar aquest moviment a través de l'estructura circumdant, els forats de muntatge, la deformació del terminal o la tensió del conductor. En canvi, una junta de dilatació de coure flexible incorpora el compliment mecànic directament a la connexió elèctrica.



Expansió de coure de 16–17 × 10⁻⁶/K i compensació de cicle tèrmica-

La secció flexible es dissenya normalment com una pila de làmines de coure primes en lloc d'una sola placa de coure gruixuda.



Construcció	Comportament mecànic	Via elèctrica	Consideració típica d'aplicació
Barra rígida de coure C1100	Baixa flexibilitat	Conductor directe	Geometria fixa
Pila de làmines de coure laminat	Alta flexibilitat axial	Camins de làmines paral·lels	Moviment tèrmic
Connector de coure trenat	Alta flexibilitat	Múltiples fils	Moviment dinàmic
Derivació de coure soldada per difusió-	Secció de làmina flexible amb terminals units	Junta metal·lúrgica{0}}de gran superfície	Sistemes de corrent continu-alta



La pila de làmines permet la flexió i el moviment axial sense requerir que tota l'estructura terminal es deformi.

Per tant, per a una barra colectora d'electrolitzador, la junta de dilatació s'hauria d'especificar per més de la seva intensitat nominal. El dibuix d'enginyeria ha de definir:

Corrent continu
Corrent màxima
Temperatura ambient
Temperatura del conductor
Cicle tèrmic previst
Màxim moviment
Radi de curvatura mínim
Geometria del forat-terminal
Direcció de muntatge
Sobre d'instal·lació disponible
Resistència elèctrica requerida o caiguda de tensió

5000A+ Densitat de corrent i dissipació de calor

A 5.000 A, la distribució de corrent a través d'un connector flexible depèn de la secció transversal-conductora efectiva i de la geometria de la interfície.

L'augment del nombre de capes de làmina de coure augmenta l'àrea conductora disponible. No obstant això, simplement afegir làmina no garanteix una distribució uniforme del corrent.

La transició terminal és especialment important. Si el corrent entra a una pila de làmines a través d'una àrea estreta, la densitat de corrent local pot augmentar a prop de la regió de transició.

Per aquest motiu, s'han d'avaluar conjuntament l'amplada del terminal, la superposició de la làmina, l'àrea de soldadura i la geometria-del forat de muntatge.



Una revisió pràctica del disseny hauria d'examinar:

Actual → terminal → zona unida → pila de làmines → zona unida → terminal

en lloc d'avaluar la secció de làmina de manera aïllada.



Resistència de 20μΩ i pèrdua I²R a 5000A

L'efecte de la resistència de les articulacions esdevé important amb un corrent elevat.



Resistència conjunta	Caiguda de tensió a 5000A	Pèrdua de potència a 5000A
5 μΩ	25 mV	125 W
10 μΩ	50 mV	250 W
20 μΩ	100 mV	500 W
30 μΩ	150 mV	750 W
50 μΩ	250 mV	1,250 W



Aquests valors demostren per què la resistència de contacte i la resistència a la soldadura s'han d'incloure en el pla de verificació del disseny.



Una reducció de 20 μΩ a 10 μΩ no només redueix la caiguda de tensió mesurada en 50 mV. A 5000 A, també redueix la pèrdua de resistència teòrica en aproximadament 250 W en aquesta connexió.



El rendiment real del camp també depèn de la temperatura del conductor, la pressió de contacte, l'estat de la superfície, la forma d'ona actual i la geometria de la instal·lació.



Descarregar l'especificació de disseny de barres







Els conjunts de làmines de coure prima requereixen controls dimensionals diferents de les barres de coure mecanitzades convencionals.



Les dimensions crítiques no es limiten a la longitud i l'amplada totals. Per a un connector d'expansió, el gruix de la làmina, l'alçada de la pila, la planitud del terminal, la posició del forat, l'amplada de soldadura i la geometria-de longitud lliure influeixen en la instal·lació i el rendiment elèctric.



Inspecció CMM de ±0,01 mm per a terminals de coure

Per als components de terminals de precisió, les dimensions seleccionades es poden controlar a ± 0,01 mm quan ho requereixi el dibuix aprovat i la capacitat de fabricació.

La inspecció CMM pot verificar:

Posició del-forat de muntatge
Amplada terminal
Longitud total
Paral·lelisme
Planitud
Distància del forat-a-la vora
Geometria terminal soldada
Perfil format



L'estratègia d'inspecció ha de distingir entre les dimensions que afecten la instal·lació elèctrica i les dimensions que afecten la distància mecànica.



Per exemple, una -tolerància de posició del forat de muntatge pot afectar directament l'alineació del conjunt, mentre que una dimensió de longitud-sense làmina afecta el moviment tèrmic disponible.



Coure C1100 i llautó C2680: selecció de material al 100% IACS

El coure i el llautó no s'han de tractar com a materials terminals intercanviables.


Propietat	C1100 Coure pur	C2680 Llautó
Conductivitat elèctrica	Alt; les qualificacions adequades poden aproximar-se al 100% IACS	Inferior a C1100
Avantatge principal	Baixa resistència elèctrica	Major resistència mecànica i comportament de conformació
Conductor d'alta{0}}intensitat	Preferent	Depenent{0}}de l'aplicació
Conductivitat tèrmica	Alt	Abaix
Ús típic	Barres colectores, làmines, derivacions	Terminals, peces elèctriques estructurals
Pèrdua actual-alta	Més baix per a la geometria equivalent	Major per a la geometria equivalent
Controlador de selecció de material	Rendiment elèctric	Requisits mecànics/de conformació



Per a un camí de corrent de 5000 A +, C1100 és generalment el material de partida quan la conductivitat elèctrica domina el disseny. El llautó es pot considerar quan la rigidesa terminal, la resistència al desgast o els requisits de conformació justifiquen el seu ús.



La selecció final s'ha de basar en els requisits elèctrics, mecànics i ambientals del client.



Requisits dielèctrics de 15 kV/mm per a conjunts aïllats d'alta-intensitat

Quan el connector de coure flexible s'instal·la dins d'un recinte aïllat, l'aïllament s'ha d'avaluar per separat del conductor de coure.

Els possibles sistemes d'aïllament inclouen:

Recobriment en pols epoxi
Aïllament de polímer laminat
Pel·lícula PET
Pel·lícula de poliimida
PVC o altres materials aïllants d'aplicació-específics



L'especificació dielèctrica rellevant s'ha d'indicar com a requisit de prova en lloc d'assumir-se només pel nom del material.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >15 kV/mm, juntament amb el gruix de l'aïllament, la distància de fuga, l'espai lliure i l'envelliment ambiental.



Per als equips d'electrolitzadors d'alta tensió-, durant la qualificació dielèctrica s'ha de tenir en compte el muntatge complet-no només el material de recobriment-.







Els rectificadors d'electrolitzadors, els sistemes de producció d'hidrogen i els equips de fosa pesada rarament comparteixen embolcalls de barres idèntics. Per tant, un connector flexible pot requerir terminals desplaçats, amplades de terminals desiguals, piles de làmines escalonades, superfícies de muntatge angulades o seccions d'expansió asimètriques.



El procés d'enginyeria hauria de començar amb el dibuix i el sobre d'instal·lació del client en lloc de forçar l'aplicació a una geometria de connector estàndard.



Revisió 5000A+ DFM per a derivacions de coure offset i asimètriques

Una revisió de DFM hauria d'examinar:

Direcció d'entrada-actual
Zona de contacte terminal
Diàmetre del forat i tolerància de posició
Recompte de-capes d'alumini
Amplada de la làmina
Longitud lliure flexible
Moviment requerit
Direcció de la flexió
Desplaçament del terminal
Dimensions de l'àrea-soldada
Autorització d'instal·lació

Un disseny asimètric pot ser elèctricament acceptable mentre crea una tensió mecànica excessiva si l'eix de moviment neutre està mal posicionat.

Per aquest motiu, els desplaçaments mecànics i la distribució del corrent elèctric s'han de revisar conjuntament.



En-reblat de matriu i control de posició del terminal de ±0,01 mm

Quan els terminals de coure incorporen components metàl·lics auxiliars, es pot integrar-reblat, estampat o conformat secundari a la ruta de fabricació.

Els controls de procés típics inclouen:

Estampació o estampació progressiva
Control d'altura de la rebava{0}
Formant
En-reblat, si escau
Preparació de paper de coure
Soldadura per difusió
Formació de terminals
Tractament superficial o aïllament
Inspecció CMM
Verificació elèctrica i mecànica

Per als components estampats amb precisió, el desgast de les eines s'ha de controlar en funció de les dimensions crítiques en comptes de dependre només d'una declaració de vida-del motlle nominal.



PPAP Nivell 3 i IATF 16949 Documentació per a la producció de volum

Per a projectes d'automoció o derivats-d'automoció, la documentació PPAP pot incloure:

Registres de disseny
Documentació de canvis d'enginyeria
Diagrama de flux del procés
PFMEA
Pla de control
Anàlisi del sistema de mesura
Resultats dimensionals
Resultats de la prova de material i rendiment
Estudis inicials de processos
Peces de producció de mostres
Aprovació de l'aspecte si escau
Garantia de presentació de parts

El nivell 3 de PPAP s'utilitza habitualment quan el client sol·licita un paquet d'enviament complet.

Per a aplicacions d'electrolitzadors industrials i fosa, la documentació es pot adaptar a l'acord de qualitat del client en lloc d'aplicar automàticament una estructura PPAP d'automoció.



Sol·liciteu una avaluació i un pressupost gratuïts de DFM





Les juntes de dilatació{0}}d'alta corrent s'han de validar segons els modes de fallada elèctrica i mecànica real de l'aplicació.

El pla d'inspecció hauria de cobrir tant el material de coure com el connector acabat.



5.000 A+ Validació d'augment de la resistència elèctrica i de la temperatura{2}}

Un programa de validació de producció pot incloure:



Prova	Propòsit d'enginyeria
Resistència DC	Verificar la resistència del conductor i de la junta
Mesura de-caiguda de tensió	Quantificar la pèrdua elèctrica sota el corrent especificat
Prova d'augment-de temperatura	Avaluar el rendiment tèrmic
Cicle tèrmic	Comprovar la compensació mecànica
Inspecció de la integritat de la soldadura	Verifiqueu la continuïtat-de l'àrea unida
Inspecció dimensional	Confirmeu el compliment del dibuix
Mesura CMM	Verificar la geometria crítica
Resistència d'aïllament	Comproveu l'aïllament elèctric
Resistència dielèctrica	Verificar el sistema d'aïllament
Assajos ambientals	Avaluar les condicions de funcionament especificades



El corrent exacte, la durada de la prova i els límits d'acceptació s'han d'establir a partir de l'especificació del producte.



5000A de corrent continu i proves de cicle tèrmic-

Per a un connector d'expansió de corrent alta-, una seqüència de validació útil és:

Resistència inicial → càrrega de corrent controlada → estabilització de temperatura → apagada → refrigeració → cicle tèrmic → resistència final

La comparació entre la resistència inicial i posterior a la-prova pot revelar una degradació que una inspecció dimensional única no pot detectar.

Un connector que segueix sent acceptable dimensionalment però desenvolupa una resistència creixent de la interfície encara pot convertir-se en un punt de fallada tèrmica durant un funcionament de llarga-durada.


EN 45545 i UL 94 V-0 per a la selecció d'aïllament

Per als equips instal·lats en sistemes elèctrics de transport o tancats, els requisits d'aïllament poden incloure normes específiques de retard de flama-o de fum/toxicitat.

Depenent de l'aplicació final, les especificacions poden fer referència a:

UL 94 V-0
EN 45545
Requisits de resistència dielèctrica
Resistència d'aïllament
Fluig i despatx
Classe de temperatura
Resistència química
Envelliment ambiental

Aquests estàndards s'han d'assignar segons la categoria d'equips i el mercat de destinació. Un certificat de material per si sol no estableix la conformitat del muntatge acabat.





La construcció correcta depèn del corrent, el moviment, la temperatura, la geometria de la instal·lació i els requisits de validació.



Requisit	Direcció d'enginyeria recomanada
5000A + DC continu	Làmina de coure C1100 multi-capa
Alt moviment tèrmic	Secció lliure més llarga i flexible
Espai d'instal·lació limitat	Geometria compacta de làmines multi-capes
Baixa resistència elèctrica	Coure d'alta{0}}conductivitat i gran àrea d'unió
Cicles tèrmics repetits	Pila de paper d'alumini flexible amb moviment controlat
Punts de muntatge desplaçats	Geometria terminal formada/asimètrica
Tancament{0}}d'alta tensió	Aïllament definit, fuga i espai lliure
Sistema de qualitat de l'automoció	IATF 16949 / PPAP Nivell 3 tal com s'especifica
Geometria terminal de precisió	Inspecció CMM
Unió de coure lliure de flux-	Soldadura per difusió molecular
Protecció contra la corrosió	Tractament superficial específic de l'aplicació{0}
Alta càrrega mecànica	Geometria terminal i optimització de l'àrea de soldadura



Per tant, la junta de dilatació de coure flexible s'ha d'especificar com un component electro-mecànic complet, no només com una peça de coure flexible.





Per a una avaluació de DFM precisa, el paquet de compres hauria de proporcionar:



Corrent contínua nominal
Corrent màxima de funcionament
Aplicació DC o AC
Tensió de funcionament
Temperatura ambient
Temperatura màxima del conductor
Interval de cicle-tèrmic
Moviment requerit
Longitud lliure del connector
Dimensions terminals
Patró de forats
Grau de coure
Gruix de la làmina
Requisit d'aïllament
Requisit de tractament{0}}de superfície
Objectiu de resistència elèctrica
Límit d'augment-de temperatura
Quantitat i demanda anual
Norma d'inspecció requerida
Requisit PPAP
Requisits d'embalatge



Un dibuix, un fitxer STEP o un dibuix dimensional 2D és suficient per a una revisió inicial de fabricabilitat.



Per a aplicacions superiors a 5.000 A, el connector s'ha d'avaluar com a part del camí de corrent complet. La geometria de la barra colectora, les interfícies de terminals, el maquinari de muntatge i les condicions de refrigeració poden canviar materialment la resistència mesurada i l'augment de temperatura.





Quina informació es requereix per citar una junta de dilatació de coure flexible de 5000A+?

Proporcioneu el corrent nominal, la tensió, el grau de coure, el gruix de la làmina, les dimensions del terminal, el{0}}patró de forats de muntatge, el moviment tèrmic, el rang de temperatures, els requisits d'aïllament i la quantitat anual. Un dibuix 2D o un fitxer STEP permet una revisió DFM més precisa.



Pot de 0,1 mmlàmina de coure estar soldada per difusiósense soldadura o flux de soldadura?

Sí. Les làmines de coure apilades de 0,1 mm es poden unir mitjançant soldadura de difusió molecular controlada. El procés utilitza pressió i energia tèrmica per formar un enllaç metal·lúrgic sense una soldadura convencional o una capa de flux.



Es poden subministrar juntes d'expansió de coure amb forma-personalitzada amb PPAP Nivell 3?

Sí. Quan el client ho requereixi, la producció es pot organitzar al voltant de la documentació PPAP de nivell 3, incloent resultats dimensionals, registres de materials, flux de procés, PFMEA, pla de control i dades de validació del rendiment.
