Placa de terra del panell solar
Una placa de terra de panells solars és un component de seguretat elèctrica dissenyat específicament per a sistemes de generació d'energia fotovoltaica (PV). Facilita les connexions conductores i la connexió equipotencial entre estructures de muntatge fotovoltaic, carrils d'aliatge d'alumini, marcs de mòduls i tota la xarxa de terra. La seva funció principal és establir un camí de connexió a terra de baixa-impedància durant el funcionament del sistema, desviant de manera segura els corrents de llamps, les càrregues estàtiques i els corrents de fuga a terra, garantint així la seguretat i l'estabilitat de tota la central fotovoltaica. A les plantes de-terra-a gran escala, els sistemes fotovoltaics distribuïts al terrat i les instal·lacions fotovoltaiques comercials/industrials, la fiabilitat del sistema de connexió a terra afecta directament la qualificació de seguretat de la planta i l'estabilitat operativa-a llarg termini.
- Lliurament ràpid
- Garantia de qualitat
- Atenció al client 24/7
Introducció al producte
Les plaques de terra dels panells solars s'instal·len normalment als rails metàl·lics dels sistemes de muntatge fotovoltaic o als punts de connexió dels mòduls, establint una connexió ràpida i conductora mitjançant mecanismes de subjecció o perforació mecànica. Depenent de l'estructura de muntatge específica i de l'escenari d'aplicació, hi ha diferents tipus disponibles:
Placa de presa de terra del carril fotovoltaic
Placa de terra de ferrocarril d'alumini
Placa de presa de terra d'acer inoxidable
Connector de terra conductor de coure
Placa de presa de terra del marc del mòdul
Placa de presa de terra de tipus perforant-
Placa de connexió a terra-de contacte de primavera
Aquests productes són compatibles amb els sistemes de muntatge FV convencionals i les estructures de ferrocarril, i admeten dissenys personalitzats per a dimensions i mètodes de connexió.
Processos de fabricació meticulosos
Inspecció de la franja d'entrada
L'acer inoxidable d'alt -grau (p. ex., SUS304/316) o les tires de coure compostos especialitzades-seleccionades per les seves propietats elàstiques-plàstiques superiors i la resistència a la corrosió-s'estan sotmeten a proves exhaustives de duresa i composició química.
01
Formació integrada de múltiples-estació
Les geometries complexes-incloent el tallat, el punxonat, la formació de dents i el doblegat-es completen en una sola passada mitjançant premses de precisió d'alta-velocitat equipades amb matrius progressius.
02
Desbarbat i polit
Un procés ecològic-de poliment de barrils elimina l'excés de rebaves d'estampació de les vores, garantint la seguretat dels instal·ladors que manipulen les peces amb les mans nues.
03
Passivació superficial/Revestiment especialitzat
S'aplica una passivació química dirigida o un recobriment d'aliatge multi-element per millorar la resistència a la corrosió, específicament per a entorns d'alta-salinitat i d'alta-humitat (com ara projectes de "pesca-solar híbrid" costaner o fotovoltaics en alta mar).
04
Mostra i proves de rendiment

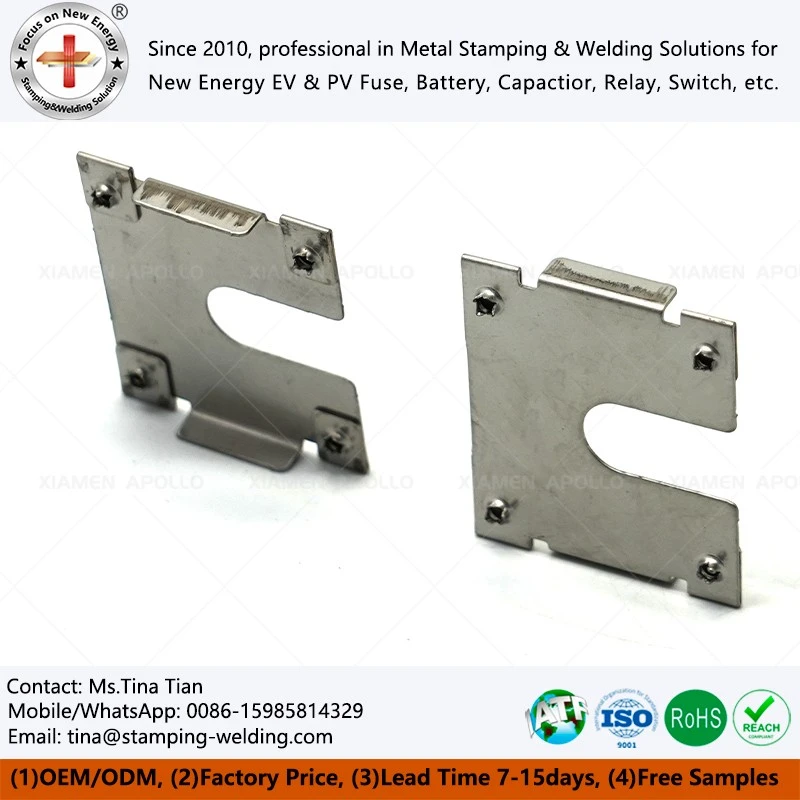

Les plaques de terra solar SUS 304 d'acer inoxidable acabades es mostren periòdicament per a proves de laboratori, que inclouen la simulació de les condicions reals d'apretament del parell-, la mesura de la resistència de contacte i la realització de proves d'envelliment en polvorització de sal que superen els estàndards de la indústria.
05
Avantatges del disseny: topologia-mecànica i ergonomia optimitzades
| Dispositiu de dents optimitzat per a la penetració | L'angle, l'alçada i la densitat de disposició de les dents s'han sotmès a una rigorosa simulació mecànica i validació física. Les dents massa afilades corren el risc de fracturar-se durant la penetració, mentre que les que són massa contundents no aconsegueixen perforar la gruixuda capa d'òxid. El nostre disseny de dents crea un bloqueig mecànic de-con invertit després de perforar la capa d'òxid; això augmenta la -resistència a l'extracció, garantint que les dents es mantinguin de manera segura amb el marc d'alumini fins i tot en condicions de fort vent o vibracions. |
| Disseny d'alleujament d'estrès | Hem incorporat-ranures d'alleujament específiques al voltant del forat de fixació. Aquest disseny garanteix que la força de subjecció del cargol es distribueixi uniformement per la zona de la dent, evitant fractures per fatiga causades per concentracions d'estrès localitzades durant el servei a llarg termini-. |
Funcions clau: Els tres pilars de la seguretat elèctrica
Ruta de descàrrega del corrent de falla
Quan es produeix una ruptura de l'aïllament dins d'un mòdul fotovoltaic (p. ex., a causa de l'efecte PID o l'entrada d'humitat causada per l'envelliment de l'encapsulació), es pot conduir un alt voltatge de CC al marc metàl·lic. Les plaques de presa de terra dels panells solars proporcionen un camí de baixa-impedància per desviar ràpidament el corrent de falla a terra, activant el mecanisme de protecció de falla a terra de l'inversor o la caixa del combinador, evitant així els riscos de descàrrega elèctrica i d'incendi.
Protecció contra sobretensions llamps
Les centrals fotovoltaiques es troben normalment en zones obertes on el risc de caiguda de llamps és significativament més gran que en edificis urbans. Actuant com a "terminacions nervioses" del sistema de connexió a terra de protecció contra llamps, la placa de connexió a terra per a panells solars integra parallamps, estructures de muntatge i marcs de mòduls.
Supressió d'electricitat estàtica i interferències electromagnètiques
Els mòduls fotovoltaics són propensos a l'acumulació d'electricitat estàtica quan funcionen en ambients secs; la placa de terra proporciona un camí continu per a la descàrrega estàtica. A més, la robusta continuïtat de la connexió a terra redueix la susceptibilitat del sistema a les interferències electromagnètiques (EMI) i millora l'estabilitat dels circuits de control de l'inversor.
contacta amb nosaltres
Oferim no només estandarditzatsPlaques de terra per a conjunts de panells solarsperò també un suport d'enginyeria integral-des de l'optimització estructural fins a la producció en massa-adaptat a l'estructura de muntatge fotovoltaic del client, el disseny del sistema de connexió a terra i l'entorn operatiu. Això garanteix una connectivitat elèctrica estable, segura i coherent durant el funcionament a l'exterior del sistema a llarg termini-.
