Connexió a terra i distribució d'energia en subestacions de tracció i trànsit ferroviari
Oct 02, 2026
Per als sistemes de tracció de ferrocarril de 750 V i 1500 V de CC, la barra colectora ha de controlar els camins de corrent de falla-, l'augment tèrmic, les forces mecàniques i la distància d'aïllament al mateix temps. Una barra de connexió a terra de trànsit ferroviari no és simplement una cinta de coure: la seva secció transversal, la seva resistència de la junta, la geometria de muntatge, el tractament superficial i el sistema d'aïllament s'han d'ajustar a l'arquitectura de retorn de tracció i de connexió a terra definida per a la instal·lació. L'EN 50122-1 aborda la seguretat elèctrica, la posada a terra i el circuit de retorn per a instal·lacions ferroviàries fixes, mentre que l'EN 50122-2 aborda els efectes de corrent dispersa en sistemes de tracció de corrent continu.

Disseny de barra de connexió a terra de ferrocarril de 750 V/1500 V CC segons EN 50122-1
Una subestació de tracció distribueix l'energia de corrent continu a través de conductors d'alta-intensitat alhora que proporciona camins controlats per a la connexió de protecció i el corrent de falla. Per tant, les barres de connexió a terra i de distribució d'energia tenen diferents funcions elèctriques fins i tot quan es fabriquen amb graus de coure similars.
Per a una barra de connexió a terra de trànsit ferroviari, la revisió del disseny hauria de començar amb el camí de corrent complet en lloc de la tensió nominal del sistema. L'enginyer ha de definir:
Tensió del sistema de 750 V o 1500 V CC i la coordinació d'aïllament aplicable.
Corrent de funcionament continu, inclosa la reducció de la-temperatura ambient.
Corrent potencial de curt-circuit, durada de l'error i temps d'eliminació del-dispositiu de protecció.
-Secció transversal de coure, espai entre barres i configuració-del conductor paral·lel.
Resistència de la junta, precàrrega del cargol i estat de la superfície de contacte-.
Topologia de connexió a terra i unió segons el disseny de la instal·lació de tracció.
Distàncies de fugida i espai lliure a la màxima tensió de funcionament.
Espaiat de suport mecànic contra forces electrodinàmiques durant curtcircuits.
Protecció contra la corrosió per a coure, interfícies xapades i maquinari de muntatge.
L'EN 50122-1 cobreix específicament la seguretat elèctrica, la presa de terra i el circuit de retorn per a instal·lacions ferroviàries fixes. Per als sistemes de tracció de corrent continu, el control de corrent dispers també requereix la consideració de la norma EN 50122-2.
Coure C1100 al 100% IACS i juntes de baixa -resistència
Per a aplicacions de tracció d'-alta corrent, el coure pur C1100 es selecciona amb freqüència on la conductivitat elèctrica i el rendiment tèrmic dominen la decisió del material. Un objectiu de conductivitat especificat habitualment per al coure d'alta-conductivitat és 100% IACS.
La temperatura real de la barra colectora, però, no està determinada només per la conductivitat. La resistència de l'articulació, la pressió de contacte, l'estat de la superfície, la geometria del conductor i la dissipació de calor poden esdevenir les variables dominants.
| Variable de disseny | Consideració d'enginyeria | Control de producció típic |
| C1100 coure | Alta conductivitat elèctrica | Certificat de material i verificació de grau |
| Àrea de-secció transversal | Determina la densitat de corrent i la pujada tèrmica | Dibuix-dimensions controlades |
| Resistència conjunta | Influeix en l'escalfament localitzat | Contacteu amb la-inspecció de resistència |
| Planitud de la barra colectora | Afecta el suport i el contacte conjunt | Mesura de la planitud |
| Posició del forat | Controla l'alineació del conjunt | CMM / inspecció òptica |
| Tractament superficial | Controla la corrosió i l'estabilitat de la interfície | Inspecció del gruix del recobriment/revestiment |
| Estat de vora | Evita danys a l'aïllament | Desbarbat i inspecció visual |
Per a barres de coure grans, es pot acumular un petit error dimensional en diversos punts de connexió. Per tant, el pas del forat, l'angle de flexió, l'amplada de la ranura i els punts de referència de muntatge s'han de controlar des del mateix sistema de dades.

Forces mecàniques de curt{0}circuit a nivells de falla de 25 a 50 kA
Una barra colectora pot satisfer el seu requisit de corrent continu-i encara fallar durant un curtcircuit. La força electromagnètica entre conductors paral·lels augmenta ràpidament amb el corrent de falla, fent que l'espai del suport, l'orientació del conductor i la força de la fixació siguin part del disseny elèctric.
Per a una disposició de conductors-paral·lels simplificada, la força electromagnètica és aproximadament proporcional al producte dels corrents instantanis:
on I representa el corrent i d representa l'espai entre conductors.
El disseny real del curt-circuit ha d'utilitzar el corrent d'error potencial específic del sistema-, la forma d'ona, la geometria del conductor i el temps d'eliminació de la protecció. Una fallada de 25 kA i una de 50 kA no es poden tractar com un simple problema de disseny mecànic dues-vegades perquè el pic de corrent asimètric pot superar el valor de curt-RMS.
Per aquest motiu, el dibuix de barres hauria de definir:
Espaciat suport en mm.
Gruix i amplada del coure en mm.
Corrent{0}}de curtcircuit en kA RMS.
Corrent màxim de resistència quan s'especifiqui.
Durada de l'error en ms.
Grau de fixació i parell de tensió.
Material de suport aïllant i qualificació mecànica.
Distancia mínima entre conductor-a-conductor i conductor-a-a terra.
Soldadura per resistència, soldadura forta i juntes mecàniques a 750V/1500V DC
La tecnologia de connexió determina la resistència local i la distribució tèrmica.
| Mètode d'unió | Aplicació principal | Control d'enginyeria | Risc principal |
| Articulació cargolada | Connexions de subestació desmuntables | Parell i pressió de contacte | Augment de la resistència de les articulacions |
| Soldadura per resistència | Unió repetitiva de components de coure | Corrent, força i temps de soldadura | Deformació-afectada per calor |
| Soldadura de plata de resistència | Muntatge de coure/contacte | Control de temperatura de soldadura i farcit | Mullació incompleta |
| Soldadura per làser | Compactar conjunts de Cu-a-Cu o Cu-Al | Potència del feix, velocitat i posició focal | Variació de porositat/penetració |
| Soldadura per difusió molecular | Interfícies laminates{0}}d'alta integritat | Pressió, temperatura i preparació de la superfície | Contaminació de la interfície |
Per a les barres de coure, l'articulació s'ha d'avaluar com una interfície elèctrica en lloc de simplement com una connexió mecànica. El mapatge de resistència de contacte, la imatge tèrmica sota un corrent representatiu i l'examen metal·logràfic poden identificar l'escalfament localitzat que pot no ser visible durant la inspecció dimensional.
Sol·liciteu una avaluació i un pressupost gratuïts de DFM
Resistent a curt-circuits de 25 a 50 kA i geometria de barres C1100
El paràmetre de disseny crític per a una barra de tracció no és simplement la seva intensitat nominal. Un dibuix de producció ha de definir com es comporta el conductor tant durant el funcionament normal com durant un esdeveniment de falla.
25–50 kA Corrent de falla i càrrega electrodinàmica
Durant un curtcircuit, els conductors adjacents experimenten forces electromagnètiques atractives o repulsives depenent de la direcció del corrent. Aquestes forces es transfereixen directament als suports aïllants, cargols de muntatge i corbes de coure.
Per tant, una revisió pràctica del disseny de barres hauria d'examinar tota la cadena de càrrega:
Conductor de coure → punt de connexió → fixació → suport aïllant → estructura d'armari/subestació
Si el sistema de suport és massa flexible, el coure es pot moure prou per reduir l'espai d'aïllament. Si la barra colectora està rígidament restringida sense un alleujament adequat de l'esforç, l'expansió tèrmica pot transferir una força excessiva als punts de connexió.
Per a conjunts de corrent alta-, s'han de controlar les característiques dimensionals següents:
| Paràmetre | Exemple de control d'enginyeria |
| Gruix de coure | Dibuix-específic, normalment control de nivell en mm- |
| Amplada de barra | Dibuix-específic |
| Diàmetre del forat | ±0,05 mm o requisit de dibuix |
| Pas del forat | ±0,05–0,10 mm segons el muntatge |
| Angle de flexió | ± 1 grau o requisit de dibuix |
| Planitud | Dibuix-específic |
| Alçada de la rebaba | Controlat després de l'estampació |
| Gruix de xapat | Depenent-de l'especificació |
| Resistència conjunta | Valor d'acceptació-específic del projecte |
Els valors anteriors són exemples de control de producció-en lloc de límits d'acceptació ferroviària universal. L'especificació final ha de seguir el càlcul del-sistema de tracció i el dibuix del client.
C1100 vs C2680 al 100% de conductivitat IACS i interfícies d'alta-resistència
La selecció del material ha de seguir la funció elèctrica i mecànica de cada component.
| Propietat | C1100 Coure pur | C2680 Llautó |
| Conductivitat elèctrica | Alt; s'especifica habitualment fins al 100% IACS | Significativament inferior al coure pur |
| Avantatge principal | Transport de corrent i conducció tèrmica | Resistència mecànica i conformabilitat |
| Funció típica de barra colectora | Conductor principal de potència | Maquinari / component auxiliar format |
| Escalfament de resistència | Més baix per a la secció transversal equivalent | Més alt |
| Comportament d'estampació | Requereix control de procés per a seccions gruixudes | Generalment favorable |
| Alta{0}}distribució actual | Preferible on domina la baixa resistència | Normalment no és la primera opció |
| Tractament superficial | Estany/níquel/plata segons la interfície | Estany/níquel/altre acabat especificat |
Una barra C1100 es pot estampar mecànicament, mecanitzar CNC, doblegar, perforar o processar amb làser. Per a la producció de grans-volums, l'estampació progressiva i la conformació automatitzada poden reduir la variació dimensional quan la geometria és adequada per a un procés basat en matriu-.
Estampació progressiva i inspecció CMM a ±0,01 mm
Les barres de distribució{0}}de terra i de distribució d'energia complexes poden combinar:
Perforar forats.
Osques i ranures.
Revolts formats.
Característiques en relleu.
Contacte amb els dits.
Referències de muntatge.
Zones{0}}de tractament superficial.
Per a geometries repetitives, l'estampació progressiva de matriu pot integrar operacions de perforació i conformació. Aleshores, les característiques crítiques s'han de verificar mitjançant la inspecció CMM o els indicadors dedicats.
Només s'ha d'especificar una tolerància de ±0,01 mm quan la interfície funcional ho requereixi. L'aplicació de toleràncies ultra-estrictes a totes les funcions augmenta el cost de les eines sense millorar necessàriament el rendiment elèctric.
El pla d'inspecció ha de classificar les dimensions en:
Dimensions CTQ - que afecten directament el conjunt elèctric o mecànic.
Les dimensions de la interfície - s'acoblen amb terminals, aïllants o elements de fixació.
Dimensions de referència - que controlen el conjunt aigües avall.
Les dimensions no-funcionals - es controlen segons el dibuix, però no requereixen una precisió excessiva.
Aquest enfocament alinea la inspecció de fabricació amb el risc real de muntatge.
EN 45545-2:2020+A1:2023 i aïllament dielèctric per sobre de 15 kV/mm
Per a aplicacions ferroviàries, la selecció d'aïllament no es pot separar del rendiment del foc. La llista BSI actual identifica BS EN 45545-2:2020+A1:2023 com la versió actual dels requisits de comportament contra incendis dels materials i components utilitzats en vehicles ferroviaris. L'estàndard estableix els requisits de reacció-al foc segons els nivells de perill i els conjunts de requisits aplicables.
Per a armaris elèctrics, equips de tracció i conjunts de barres aïllades, l'especificació pot combinar:
Aïllament-retardant de flama.
Baix rendiment de fum.
Requisits de material lliure-d'halògens quan s'especifiqui.
Rigidesa dielèctrica.
Distància de fugida.
Distància lliure.
Resistència a la temperatura.
Resistència de seguiment.
Retenció mecànica.
La frase "sense-halogens" no s'ha de tractar com a equivalent al compliment de la norma EN 45545. L'EN 45545-2 és un marc de classificació i prova, i el conjunt de requisits aplicables depèn de l'aplicació ferroviària, la categoria del vehicle i el nivell de perill.
Avaluació del rendiment al foc UL 94 V-0 i EN 45545
UL 94 V-0 i EN 45545-2 aborden diferents marcs de compliment. Un material amb una classificació UL 94 V-0 no s'ha de representar automàticament com a compatible amb EN 45545.
| Requisit | UL 94 V-0 | EN 45545-2 |
| Àmbit primari | Classificació d'inflamabilitat dels plàstics | Comportament del foc dels vehicles ferroviaris |
| Aplicació | Inflamabilitat del-material | Requisits-de materials/components específics del ferrocarril |
| Avaluació del fum | No equivalent a la classificació ferroviària | Inclòs dins dels requisits aplicables |
| Toxicitat | No és un substitut directe | Rellevant per als conjunts de requisits aplicables |
| Nivell de risc ferroviari | No definit | Definit a través del marc EN 45545 |
| Ús de contractació | Projecció de material | Especificació de compliment ferroviari |
Per tant, per a un conjunt de barres de tracció, l'especificació d'aïllament hauria d'identificar el material exacte, el gruix, l'aplicació, l'informe de prova i el conjunt de requisits de l'EN 45545 aplicable en lloc de basar-se en una descripció genèrica de "retard-de flama".
Epoxy Powder Coating and >15 kV/mm de resistència dielèctrica
El recobriment en pols epoxi pot proporcionar una capa aïllant duradora als components metàl·lics quan es controla el gruix del recobriment, la preparació de la superfície i el curat.
Les variables d'enginyeria rellevants inclouen:
Gruix del recobriment en µm.
Neteja del substrat.
Rugositat superficial.
Temperatura de curat.
Temps de curació.
Adhesió.
Resistencia a la ruptura dielèctrica.
Cobertura de vora.
Forats i metall vist.
Cicle tèrmic{0}}a llarg termini.
A specified dielectric breakdown value such as >15 kV/mm s'ha de tractar com un material o especificació del sistema que s'ha de verificar segons el mètode de prova aplicable. No s'ha de presentar com un requisit universal EN 45545.

Barres colectores preforades de 750 V/1500 V CC i suports aïllants-
Les barres pre-perforades redueixen el treball d'instal·lació i proporcionen ubicacions de connexió repetibles per a armaris de tracció, aparells de CC i conjunts de distribució d'energia. El patró de forats s'ha de dissenyar juntament amb la geometria del suport aïllant en lloc d'afegir-se un cop finalitzat el disseny del conductor.

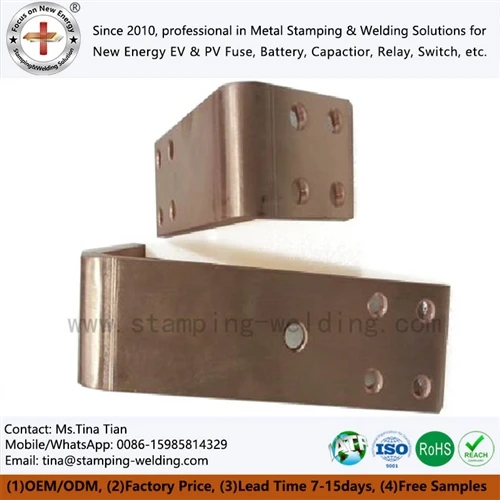

Geometria de la barra colectora C1100 pre-perforada i posició del forat de ±0,05 mm
Una barra de coure de la subestació de tracció pre-perforada normalment inclou forats de muntatge, forats de terminals, ranures o obertures de connexió.
La relació crítica és:
Patró de forats → posició de suport → posició terminal → dada de tancament
Si aquestes quatre referències no es controlen des del mateix sistema de dades, es poden acumular toleràncies d'instal·lació.
Per al muntatge automatitzat o semi{0}}automàtic, la posició del forat es pot controlar mitjançant:
Matriu d'estampació progressiva.
Punxonat CNC.
Tall per làser.
Mecanitzat CNC.
Dispositiu de perforació dedicat.
La inspecció CMM és adequada per a la verificació del primer-article de barres colectores tridimensionals complexes, especialment quan les corbes canvien la posició espacial dels forats de muntatge.
Suports aïllants a 1500 V CC i espai controlat
Els suports aïllants fan tres funcions:
Mantenir la posició del conductor.
Resistir el moviment electrodinàmic durant les falles.
Mantenir la separació elèctrica en condicions normals i anormals.
Per a un conjunt de 1500 V CC, les distàncies d'espai lliure i de fuga requerides no es poden assignar només a partir de la tensió. Depenen del sistema d'aïllament, les condicions de contaminació, les característiques del material, l'altitud, la categoria de sobretensió i els estàndards ferroviaris/elèctrics aplicables.
Per tant, el dibuix hauria de definir les distàncies mínimes requerides en lloc de permetre al proveïdor seleccionar-les de manera arbitrària.
Conjunt d'interconnexió d'energia de metro amb característiques de muntatge integrades
Un conjunt d'interconnexió d'energia de Metro pot combinar:
Barra de coure C1100.
Seccions de barres laminades.
Interfícies-xapades d'estany o níquel-.
Suports aïllants.
-Forats de muntatge prèviament perforats.
Terminals cargolats.
Subcomponents-soldats per làser.
Aïllament en pols epoxi.
Marques identificatives.
Per a equips de ferrocarril de gran-volum, la integració d'aquestes funcions en un conjunt controlat pot reduir el nombre de components solts i millorar la repetibilitat de la instal·lació.
Sol·liciteu una avaluació i un pressupost gratuïts de DFM

IATF 16949, PPAP Nivell 3 i Control de qualitat CMM per a barres de ferrocarril
Tot i que els projectes ferroviaris no es regeixen automàticament per la IATF 16949, un sistema de control de fabricació de grau-automoció pot proporcionar un marc útil per a la disciplina del procés, la traçabilitat i el control dimensional quan el proveïdor també dóna servei als clients industrials i de vehicles elèctrics.
Per a una barra de connexió a terra de trànsit ferroviari de producció, el paquet de qualitat pot incloure:
Certificat de material.
Documentació RoHS / REACH quan s'especifiqui.
Inspecció de primer article.
Informe dimensional CMM.
Informe de gruix de xapat.
Mesura de la resistència elèctrica.
Mesura del gruix del recobriment.
Prova de resistència dielèctrica.
Prova d'adhesió del recobriment en pols.
Registres de paràmetres de soldadura.
Secció-transversal metal·logràfica per a juntes soldades.
Documentació PPAP de nivell 3 quan es requereixi contractualment.
CMM ±0,01 mm Inspecció i traçabilitat CTQ
Les característiques crítiques-per a-la qualitat s'han de connectar directament al pla d'inspecció.
| CTQ | Mètode de mesura | Propòsit típic de control |
| Posició del forat | CMM / sistema òptic | Alineació del muntatge |
| Gruix | Micròmetre/calibre de gruix | Capacitat actual i ajust |
| Planitud | CMM / placa de superfície | Contacte de suport |
| Angle de flexió | CMM / calibre angular | Autorització del gabinet |
| Gruix de xapat | XRF | Interfície de corrosió/contacte |
| Resistència de contacte | Mesura de quatre-fills | Pèrdua elèctrica |
| Gruix del recobriment | Indicador de corrent de Foucault- | consistència de l'aïllament |
| Resistència dielèctrica | Hola-tester de pot | Aïllament elèctric |
| Penetració de soldadura | Metalografia/seccionament | Integritat conjunta |
Per a connexions d'alta-intensitat, la inspecció elèctrica no s'ha de substituir per una inspecció dimensional. Una barra colectora pot satisfer totes les dimensions del dibuix i encara presentar una resistència excessiva de la interfície.
Documentació PPAP de nivell 3 per a la producció OEM
Quan un client requereix PPAP Nivell 3, la presentació pot incloure:
Registres de disseny.
Documentació de canvis d'enginyeria.
Diagrama de flux del procés.
PFMEA.
Pla de control.
Estudis MSA si escau.
Resultats dimensionals.
Resultats de la prova de material i rendiment.
Dades de capacitat inicial del procés.
Documentació de laboratori qualificada.
Peces de producció de mostres.
Garantia de presentació de parts.
El contingut de l'enviament exacte ha de seguir el manual PPAP del client i els requisits contractuals.
Fabricació de barres C1100 des del prototip T1 fins a la producció en sèrie de 15 a 20 dies
Una seqüència pràctica de desenvolupament per a barres personalitzades és:
Revisió del dibuix 2D/3D → Anàlisi DFM → confirmació del material → prototip/mostra T1 → validació dimensional → proves elèctriques → llançament d'eines → producció pilot → PPAP → producció en massa
Per a una barra colectora estampada, la revisió DFM hauria d'identificar:
Radi de curvatura mínim.
Direcció del gra si escau.
Direcció Burr.
Seqüència de perforació.
Accés a l'eina.
Proporció de ferralla.
Formant interferències.
Requisits de revestiment.
Deformació posterior al-processament.
Per als conjunts soldats, la revisió hauria d'identificar, a més, l'accés a la soldadura, l'entrada de calor, el mètode de subjecció, la superposició de la junta, l'estat de la superfície i el mètode d'inspecció.
L'objectiu no és simplement produir una barra de coure. Es tracta d'establir un procés de fabricació repetible en el qual les característiques elèctriques, mecàniques i d'aïllament es mantinguin dins de l'especificació acordada des de les mostres T1 fins a la producció en sèrie.
ISO 14001 i fabricació controlada de coure
El processament del coure també requereix control de la utilització del material, tractament químic, aigües residuals, processos de recobriment i residus de producció.
Quan es requereix un sistema de gestió ambiental, la ISO 14001 pot proporcionar el marc de gestió per a aquestes activitats de fabricació.
Per als equips d'adquisició, la documentació ambiental s'ha de separar de les proves del rendiment-del producte. La certificació ISO 14001 no demostra la conductivitat del coure, la rigidesa dielèctrica o la classificació d'incendis ferroviaris.
Llista de verificació d'especificacions d'enginyeria per a barres de tracció de CC de 750 V/1500 V
Abans d'emetre una comanda de compra per a una barra de coure per a una subestació de tracció o una barra de connexió a terra de trànsit ferroviari, el paquet d'enginyeria hauria de definir:
Tensió del sistema: 750V DC / 1500V DC.
Corrent continu: A.
Corrent potencial de curt-circuit: kA RMS.
Corrent màxima de-curtcircuit: kA, si escau.
Durada de l'error: ms.
Grau de coure: C1100 / equivalent especificat.
Conductivitat: objectiu com ara 100% IACS, si escau.
-Secció transversal: amplada × gruix.
Patró de forats: datum-controlat.
Geometria de corba: angle i radi.
Tractament superficial: estany/níquel/plata/coure nu.
Aïllament: pols epoxi / aïllament modelat / altre sistema especificat.
Requisit dielèctric: específic del projecte-, amb mètode de prova.
Requisit de foc: conjunt de requisits aplicables EN 45545.
Fluència i desplaçament: valors del projecte calculats.
Espaiat entre suports: basat en la càrrega mecànica del curt-circuit.
Inspecció: CMM, resistència elèctrica, recobriment i assaigs dielèctrics.
Documentació: FAI / PPAP Nivell 3 quan sigui necessari.
Traçabilitat: lot de material, lot de producció i registres d'inspecció.
L'especificació de contractació més fiable connecta cada requisit amb una característica mesurable, un mètode d'inspecció i un criteri d'acceptació. Això evita que termes com ara "alta conductivitat", "resistent al foc" o "-pesat" substitueixin els límits d'enginyeria.
Preguntes freqüents: PPAP Nivell 3, mostres T1 i gruix de revestiment de barres
Quins documents es requereixen normalment per a la producció de barres de tracció PPAP Nivell 3?
El nivell 3 de PPAP normalment requereix registres de disseny, flux de procés, PFMEA, pla de control, resultats dimensionals, registres de proves de material/acompliment, MSA si escau, peces de mostra i PSW. Els requisits de PPAP-específics del client tenen prioritat.
Quant de temps triga un prototip T1 per a una barra de coure personalitzada C1100?
El temps T1 depèn de la geometria, els requisits d'eines i el tractament superficial. Es poden produir prototips senzills de tall làser-o CNC sense matriu progressiva, mentre que les barres colectores estampades complexes requereixen desenvolupament d'eines abans que estiguin disponibles peces T1 representatives.
Com ésbarra de coureel gruix del xapat verificat durant la producció?
El gruix del revestiment d'estany, níquel o plata es pot comprovar mitjançant XRF o un altre mètode validat de gruix-de recobriment. Els llocs de mesura han d'incloure àrees de contacte funcionals i superfícies de producció representatives, amb límits d'acceptació definits al dibuix o especificació de compra.
